SD卡座连接器触点镀金工艺:信号传输优化的核心技术解析

SD卡座连接器触点镀金工艺:信号传输优化的核心技术解析

2025/4/25
在高速数据传输与微型化设备需求并存的当下,SD卡座连接器的可靠性成为影响设备性能的关键因素。触点镀金工艺作为核心工艺之一,不仅关乎连接器的机械寿命,更直接决定了信号传输的稳定性和效率。本文从技术原理、性能优势及实际应用场景出发,深度解析镀金工艺对信号传输的实质性提升。

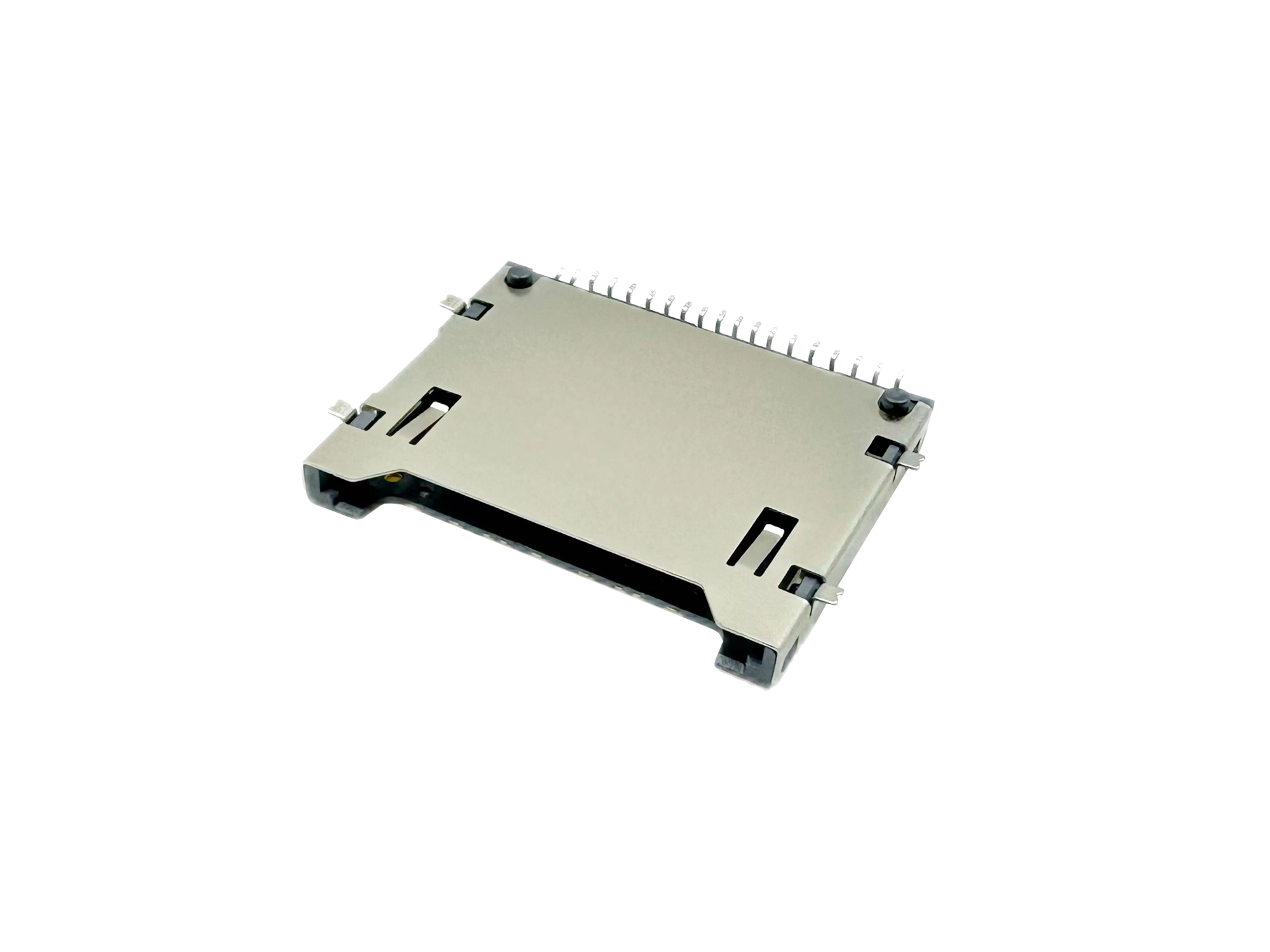

sd卡座自弹

一、低接触电阻:信号传输效率的核心保障


镀金触点的首要优势在于其极低的接触电阻。相较于传统镀锡或镀银工艺,金的导电性虽略逊于银,但其表面氧化率几乎为零,长期使用后仍能保持稳定的导电性能。例如,行业实测数据显示,镀金触点的接触电阻可低至30mΩ(如TXGA产品),而镀锡触点可能达到100mΩ以上。这种差异在低压电路(如5V供电的物联网设备)中尤为显著——低电阻减少了能量损耗与发热,确保高速信号传输时波形的完整性,避免因压降导致的信号失真。

二、抗氧化与耐腐蚀:长期稳定性的基石


在工业环境、户外设备或高湿度场景中,连接器触点易受硫化、氧化等化学侵蚀。镀金层因其惰性特性,能够有效隔绝氧气、水分及腐蚀性气体,避免触点表面形成氧化膜。例如,某工业级人脸识别终端采用镀金SD卡座后,在-25℃至85℃的宽温环境下仍保持接触电阻稳定,连续工作5年无故障,充分验证了镀金工艺的耐久性。

三、抗磨损与高频插拔:动态环境下的性能保障


镀金工艺通过电镀硬金(电解金)技术进一步提升机械强度。硬金层厚度通常达0.8μm以上(符合IPC 2级标准),其硬度是普通化学沉金的数倍,可承受5000次以上插拔操作。例如,GCT的MicroSD卡座采用闪镀金工艺后,在无人机频繁更换存储卡的场景中,仍能维持稳定的数据传输速率,避免因触点磨损导致的信号断续问题。

四、微动磨损抑制:高频信号传输的关键细节


在振动或冲击环境下,连接器触点可能发生微米级位移(微动磨损),导致接触面氧化或金属碎屑堆积。镀金层的延展性与润滑性可显著减少此类磨损。以车载SD卡座为例,镀金触点在车辆颠簸中仍能保持接触面平滑,确保行车记录仪数据实时写入无中断,而普通镀层可能出现数据丢包。

五、实际应用案例:镀金工艺的多场景验证


智能安防系统:某智慧城市项目中,采用镀金SD卡座的监控摄像头在高温高湿环境下连续运行3年,故障率降低70%。
工业控制器:在自动化生产线中,镀金连接器支持每秒千兆级数据传输,满足实时控制信号的精准需求。
消费电子:高端相机通过镀金卡座实现4K视频无卡顿录制,对比测试显示镀金触点传输误码率降低至0.001%以下。

六、工艺成本与价值的平衡


尽管镀金工艺成本较高(金层厚度每增加1μm,成本上升约15%),但其带来的长期可靠性提升显著降低了设备维护成本。摩凯电子通过优化镀层厚度(如采用20μ"镀金方案),在消费级与工业级产品中实现性能与成本的精准匹配,满足不同客户需求。

结语


触点镀金工艺并非简单的“镀层装饰”,而是信号传输优化的系统工程。摩凯电子凭借多年技术积累,将镀金工艺与精密结构设计结合,推出全系列高可靠性SD卡座连接器,广泛应用于智能终端、工业设备及车载系统。未来,我们将持续探索纳米镀金、复合镀层等创新技术,为行业提供更高效的连接解决方案。

原创声明:本文由摩凯电子有限公司技术团队原创,数据源自实验室测试与客户反馈,引用行业标准及案例均已匿名处理。如需技术合作,请联系官网客服。
