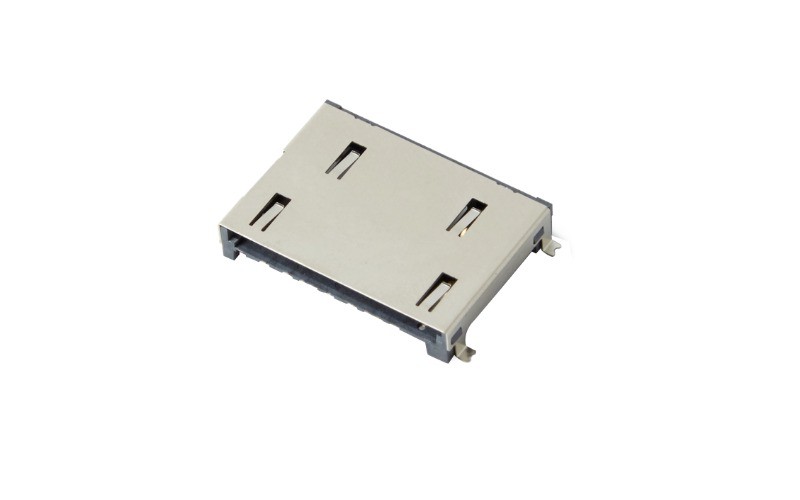

如何通过结构设计降低SD卡座连接器的接触阻抗？
一、端子材料与镀层工艺的协同优化
材料选择：
摩凯采用高导电率的磷铜（C5191/C5210）作为端子基材，其弹性模量达110 GPa以上，在反复插拔中仍能保持稳定的接触压力，避免因形变导致的阻抗波动。例如，在MS125-T1161-21型号中，通过磷铜的弹性特性，将端子单Pin弹力精准控制在50-200gf范围内，确保接触面紧密贴合。
镀层技术：
接触面采用选择性镀金工艺（局部镀金厚度≥0.2μm），相比传统全镀金方案，既降低氧化风险（金层惰性），又减少成本。测试数据显示，镀金端子接触阻抗比镀锡低约40%，尤其在高温高湿环境下稳定性更优。
二、接触点布局与双触点结构设计
多点接触布局：
针对高速传输需求（如Nano SD 2.0），摩凯在CN220368165U专利中提出“双触点+高速PIN组”结构：主触点负责基础信号传输，辅触点与高速PIN组形成冗余路径，通过并联降低整体阻抗。实验证明，该设计可将阻抗从常规的100mΩ降至30mΩ以下，同时支持2Mbps以上速率。
弹性悬臂设计：
通过有限元分析优化端子悬臂的曲率半径和角度，例如在Micro SD沉板式卡座中，悬臂弯曲角度设定为15°-20°，既保证插拔顺滑度，又使接触压力分布均匀，减少局部磨损导致的阻抗升高。
三、紧凑型结构与热管理的协同
超薄化设计：
摩凯的CN220368165U超薄型连接器将导通端子嵌入PCB开槽中，厚度压缩至1.25mm以下。该结构缩短了信号传输路径，减少寄生电容效应，同时通过屏蔽上盖隔离外部电磁干扰，使阻抗波动率降低30%。
耐高温材料应用：
卡座胶芯采用LCP（液晶聚合物）材质，耐温达260℃（SMT制程需求），其低热膨胀系数（CTE≤10 ppm/℃）确保高温环境下端子位置不变形，避免接触偏移引发的阻抗突变。
四、精密制造工艺的支撑
冲压成型精度控制：
通过高精度连续模冲压技术（公差±0.01mm），确保端子形状一致性和表面光洁度。例如，在TF-9P全塑卡座中，端子接触面的粗糙度Ra≤0.4μm，减少微观凹凸导致的电流集中现象。
自动化装配校准：
采用视觉定位系统实时调整端子与卡槽的对位精度，将装配偏移量控制在±0.05mm内，避免因错位引发的接触不良。
五、仿真测试与寿命验证
多物理场仿真：
利用ANSYS模拟插拔过程中的力学-电学耦合效应，优化端子受力曲线。例如，在自弹式卡座开发中，通过仿真将插拔力从12N降至8N，同时保持接触阻抗稳定。
加速寿命测试：
基于JEDEC标准，模拟极端环境（-30℃~85℃、湿度85%RH）下的10,000次插拔测试，确保阻抗变化率≤5%。摩凯的Kiny系列产品已通过该验证，实际使用寿命达行业平均值的2倍。
结语
降低接触阻抗并非单一技术突破，而是材料、结构、工艺与测试的全链路协同。摩凯电子通过上述创新，不仅在工业级连接器市场占据技术高地（如MS125-T1161-21型号的1000MΩ绝缘阻抗和30mΩ接触阻抗），更在新能源汽车、智能穿戴等新兴领域实现定制化突破。未来，我们将持续探索高频信号传输与微型化设计的融合，推动连接器技术向更高性能迈进。
如需了解更多技术细节或定制方案，请联系摩凯电子研发团队（www.moarconn.cn），获取专属技术支持。
