深度解析TF卡座连接器：核心原理与应用指南
什么是TF卡座连接器及其重要性？

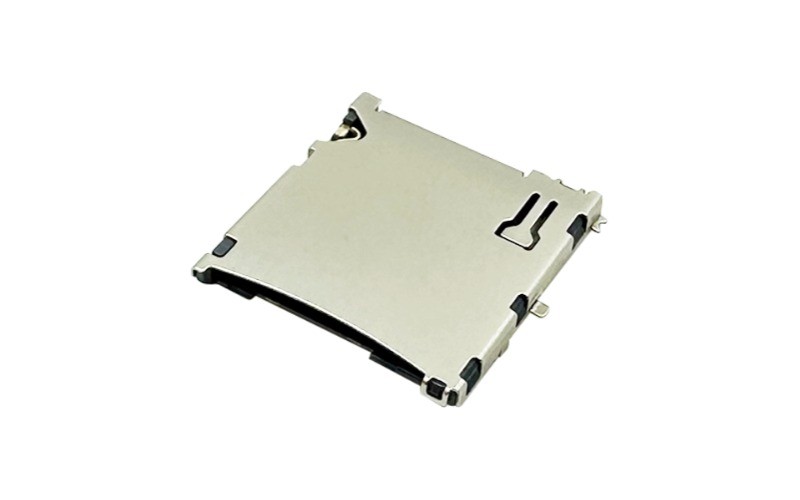

TF卡座连接器（又称Micro SD卡座连接器）是一种用于连接TF（Micro SD）存储卡与设备PCB板的微型电子连接器，相当于智能设备存储扩展的“接口桥梁”，解决了智能设备内置存储容量固定、无法灵活扩展的痛点。
随着消费电子、汽车电子、物联网产业的快速发展，越来越多的智能设备需要可灵活替换的扩展存储方案，对TF卡座连接器的尺寸、可靠性、传输速度提出了更高要求，已经成为诸多智能设备不可或缺的核心电子元件。
工作原理解析：TF卡座连接器是如何运行的？
TF卡座连接器的核心结构由三部分组成：绝缘塑胶主体、弹性金属端子、固定外壳，其核心工作原理依赖弹性端子的机械与电气特性：
[结构示意图：TF卡座连接器核心组成]
当TF存储卡插入卡座时，卡身的金手指会按压卡座的弹性金属端子，端子依靠自身弹性产生稳定的接触压力，与金手指形成紧密的电气导通，建立存储卡与设备主板之间的数据传输通道；
当需要拔出存储卡时，松开卡扣（自弹式结构）后，存储卡退出，弹性端子依靠自身弹力复位，等待下一次插入。
TF卡座的可靠性核心在于弹性端子的结构设计与材料选择：接触压力过小容易出现接触不良、数据中断，压力过大则会增加插拔阻力、加速端子磨损，因此合理的结构优化与材料选择是高性能TF卡座的核心技术点。
TF卡座连接器的优势与行业挑战
相比固定内置存储或其他存储接口，TF卡座连接器具备独特的优势：
灵活扩展：用户可根据自身需求选择不同容量的存储卡，随时更换，降低设备初始成本；
体积小巧：微型化设计适配紧凑型智能设备，节省设备内部空间，满足轻薄化设计需求；
即插即用：支持热插拔，无需断电即可更换存储卡，使用便捷。
同时，TF卡座连接器也面临一些行业挑战：在振动、宽温等恶劣环境下，传统设计容易出现弹性衰减、接触不良等问题；小尺寸微型化设计对制造精度要求高，提升了生产工艺难度；长期插拔使用后，端子磨损可能导致使用寿命缩短，这些都是行业需要持续解决的问题。
TF卡座连接器的关键应用场景
TF卡座连接器凭借灵活扩展、小巧体积的优势，已经广泛应用于多个主流领域：
汽车电子领域：车载行车记录仪、智能座舱导航系统需要持续存储高清视频数据，TF卡座提供了可扩展的存储方案，方便用户导出数据，同时要求产品适应-40℃~85℃的车内宽温环境与行驶振动，对可靠性要求极高。
消费电子领域：运动相机、无人机、扩展坞、智能音箱等设备对内部空间限制严格，微型化TF卡座可以在节省空间的同时，满足4K/8K高清视频的高速存储扩展需求，提升设备使用灵活性。
工业物联网领域：工业相机、数据采集传感器、户外安防监控设备需要长期在恶劣环境下运行，高可靠TF卡座可以满足宽温、耐腐蚀、长寿命的要求，支撑工业数据的稳定存储与导出。
技术实践与未来：TF卡座连接器的应用指南与发展趋势
在实际生产与维修过程中，TF卡座连接器的安装、焊接与更换是工程师最为关心的问题，我们整理了核心操作指南：
TF卡座连接器安装步骤与注意事项
安装的核心步骤如下： 1. 安装前确认PCB板的焊盘尺寸与卡座引脚布局完全匹配，清理焊盘表面的油污、氧化残留，保证焊接面清洁； 2. 将卡座对准焊盘放置，确认定位柱与PCB定位孔对齐，保证卡座与PCB平面完全贴合； 3. 通过SMT贴片或DIP插件工艺完成固定焊接，焊接后检查是否存在虚焊、连焊问题。
安装注意事项：避免用力按压卡座塑胶主体，防止塑胶变形影响内部弹片功能；焊接后确认卡座无翘起，保证TF卡插入顺畅。
TF卡座连接器焊接教程与技巧
TF卡座连接器与PCB板的焊接主要分为SMT回流焊和手工焊接两种方式：
SMT回流焊：适合大规模批量生产，先将锡膏印刷在PCB焊盘上，贴片机放置卡座后进入回流炉焊接。推荐焊接温度参数：升温区150℃-180℃（60-90秒）、恒温区180℃-210℃（60-90秒）、焊接区230℃-250℃（10-30秒），可根据卡座塑胶材料适当调整。
手工焊接：适合维修与小批量试产，使用调温电烙铁，温度设置在300℃-350℃，每个引脚焊接时间控制在2-3秒，避免长时间高温加热损坏塑胶结构。
焊接技巧：焊接前可使用助焊剂清洁引脚与焊盘，提升焊接湿润性；焊接完成后使用万用表测试每个引脚的导通性，排查虚焊问题。
TF卡座连接器拆卸与更换方法
更换损坏的TF卡座可按照以下步骤操作： 1. 拆卸：使用热风枪对所有引脚均匀加热，待焊锡完全融化后，用镊子轻轻取下卡座，避免长时间加热损坏PCB焊盘； 2. 清理：清理焊盘上残留的焊锡与助焊剂，平整焊盘表面，保证新卡座可以贴合； 3. 安装：将新卡座对准焊盘定位，按照上述焊接步骤完成焊接，测试功能正常即可。如果需要更直观的操作，可以搜索TF卡座连接器更换教程视频或安装视频教程参考。
那么，如何将这些先进的技术原理，转化为稳定可靠的解决方案呢？
作为深耕卡座连接器领域20余年的高新技术企业，东莞市摩凯电子有限公司一直致力于研发高可靠精密卡座连接器，其核心产品摩凯TF卡座连接器正是这一理念的实践成果。它通过“弹片结构优化+应力释放设计”和“耐高温材料科学应用”，完美实现了上述技术原理的工业化应用，在插拔寿命、宽温适应性、传输速度等核心指标上均领先行业水平。
摩凯建立了专业的测试实验室，对产品进行严苛的可靠性验证：
摩凯采用特制“严苛测试卡”模拟最极端的使用场景，完成10000次插拔测试后仍保证接触电阻≤40mΩ，通过10G振动测试与1000小时宽温循环测试，确保产品在整个生命周期内的稳定可靠。目前摩凯支持全维度定制，可根据客户需求调整外形尺寸、引脚布局、材料规格，7天即可完成送样，且支持0起订量免费拿样，已经成为比亚迪、华硕、富士康等150余家全球知名企业的核心供应商。
展望未来，随着智能硬件向小型化、高速化、高可靠性方向发展，TF卡座连接器也将朝着超薄设计、高速传输、超宽温适应的方向演进，具备技术创新能力和定制化服务能力的供应商，将推动行业持续进步，为智能互联世界筑牢可靠的连接基础。
