Micro SD卡座（TF卡座）完全指南：类型、规格与选购
Micro SD卡座（TF卡座）完全指南：类型、规格与选购
Micro SD卡座（也称TF卡座）是当前消费电子领域中使用最为广泛的存储卡连接器。它的尺寸仅约15mm×11mm，却能承载从SD 3.0到SD 7.0多种协议标准，是智能手机、平板电脑、行车记录仪、无人机、运动相机等紧凑型设备的首选存储接口。本文将带您全面了解Micro SD卡座的类型、规格、选购要点以及MOARCONN摩凯电子的高品质产品解决方案。
什么是Micro SD卡座？

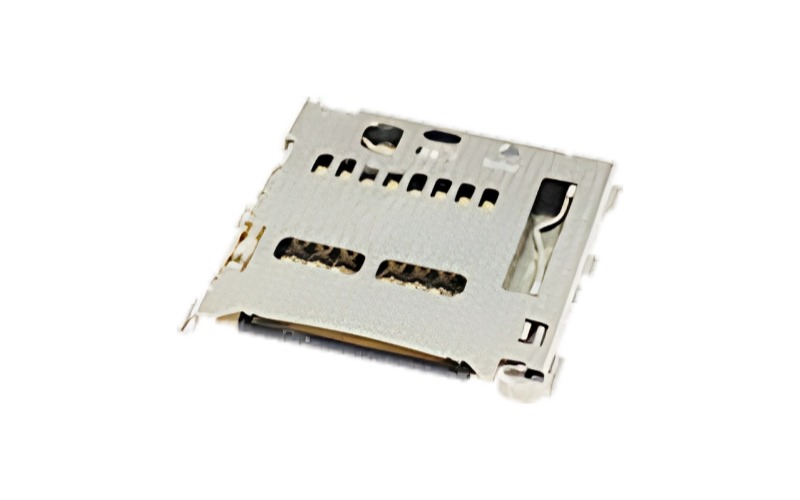

Micro SD卡座，又称TF卡座（TransFlash），是一种用于连接Micro SD存储卡的电子连接器组件。它通过精密的金属端子与存储卡上的触点建立电气连接，实现数据读写和电力传输。与标准SD卡座相比，Micro SD卡座的体积缩小了约70%，却保持了相似的电气性能和可靠性标准。
Micro SD卡座的典型结构包括：绝缘塑胶本体（通常采用耐高温LCP材料）、金属端子（磷青铜镀金）、卡槽定位结构以及推拉/自弹机构。根据安装方式的不同，可分为H1（掀盖式）、H2（翻盖式）、Push-Push（自弹式）和Push-Pull（推拉式）等多种类型。
东莞市摩凯电子有限公司（MOARCONN）拥有近20年的Micro SD卡座连接器研发制造经验，产品远销全球50多个国家和地区，为众多知名品牌提供专业连接方案。
Micro SD卡座的协议演进
Micro SD卡座的协议标准与SD卡协议同步演进，从最初的SD 1.0到最新的SD 8.0，传输速率提升了数十倍。目前市场上主流的产品以SD 3.0（UHS-I）和SD 4.0（UHS-II）为主，而SD 7.0（UHS-III）正在高端设备中快速普及。
| 协议版本 | 接口协议 | 最大速率 | 引脚数 | 典型应用 |
|---|---|---|---|---|
| SD 3.0 | UHS-I | 104 MB/s | 9针 | 智能手机、平板、行车记录仪 |
| SD 4.0 | UHS-II | 312 MB/s | 17针（双排） | 高端手机、专业运动相机 |
| SD 7.0 | UHS-III | 985 MB/s | 17针（增强型） | 8K视频、高速数据采集 |
从表中可以看出，SD 4.0和SD 7.0通过增加引脚数量（双排17针设计）实现了更高的传输速率，同时保持向下兼容性。这意味着SD 4.0卡座可以插入SD 3.0存储卡正常使用，但速率会降至UHS-I水平。选型时需根据设备的实际读写需求来确定协议版本。
Micro SD 3.0卡座详解

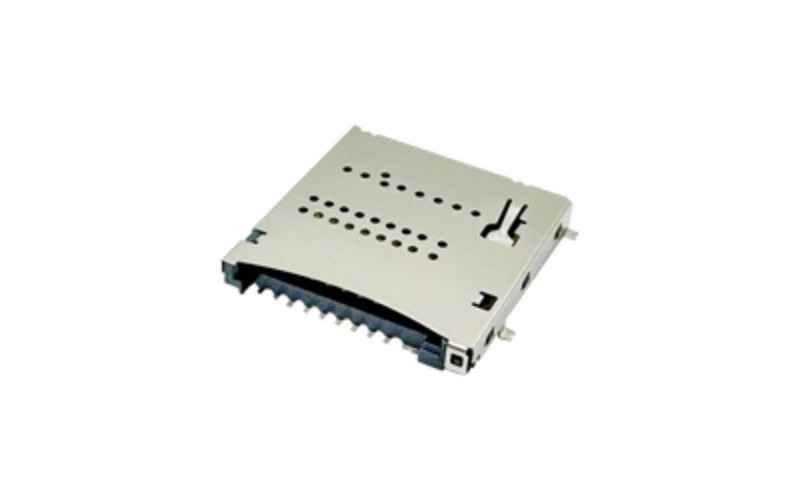

Micro SD 3.0卡座是当前市场上最普及的类型，支持UHS-I（Ultra High Speed Phase I）协议，最大传输速率104MB/s。它采用标准9针设计，与市面上绝大多数TF存储卡兼容，支持SDHC（最大32GB）和SDXC（最大2TB）规格。
主要特点：
- 标准9针设计，兼容性最强
- 104MB/s最高传输速率，满足日常应用
- 多种安装高度可选（1.0mm-1.9mm）
- 掀盖式、翻盖式、自弹式多种结构
- 工作温度范围：-25°C ~ +85°C
MOARCONN的Micro SD 3.0卡座连接器采用耐高温LCP塑胶材料和镀金磷青铜端子，插拔寿命达5000次以上。针对不同的设备需求，我们提供SMT和DIP两种焊接方式，以及H1、H2、Push-Push等多种操作方式的卡座产品。
Micro SD 4.0卡座详解
Micro SD 4.0卡座支持UHS-II（Ultra High Speed Phase II）协议，通过增加额外一排引脚实现双排17针设计，传输速率提升至312MB/s，是SD 3.0的3倍。SD 4.0卡座向下兼容SD 3.0和SD 2.0存储卡，但必须搭配SD 4.0存储卡才能发挥最高速率。
UHS-II卡座的双排引脚设计对制造工艺提出了更高要求。端子间距更小、平整度公差更严格，需要精密模具和成熟的注塑工艺来保证产品良率。MOARCONN在双排Micro SD卡座领域积累了丰富的量产经验，产品良率长期保持在99.5%以上。
典型应用场景包括：高端智能手机（支持4K 60fps视频录制）、专业运动相机（GoPro等品牌的4K/5K录制需求）、无人机（高速连拍和4K视频存储）、平板电脑（专业绘图和视频编辑）。
Micro SD 7.0卡座详解

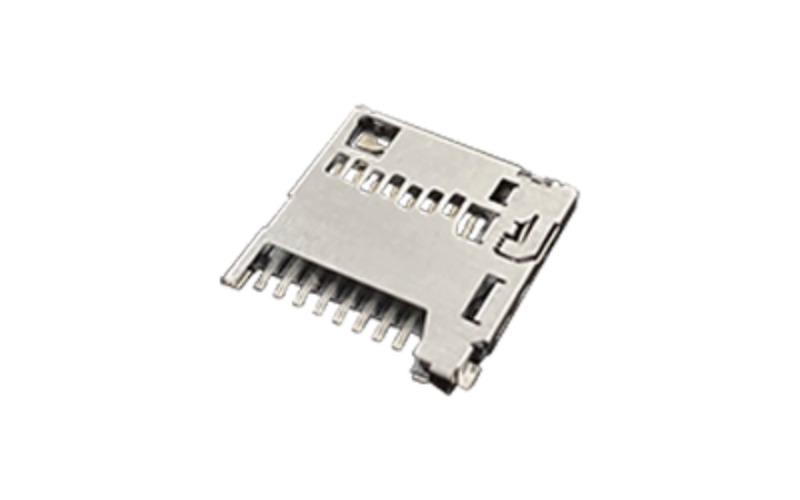

Micro SD 7.0卡座是最新一代Micro SD卡座标准，支持UHS-III协议，传输速率高达985MB/s，接近SATA SSD的性能水平。对于需要处理大量高分辨率数据的设备而言，SD 7.0卡座是最理想的存储扩展方案。
SD 7.0卡座的关键技术包括：增强型信号屏蔽设计以降低EMI干扰、优化后的端子接触力以确保高速信号完整性、更严格的高度公差控制以适应超薄设备设计。MOARCONN的SD 7.0卡座连接器通过了严格的信号完整性测试，确保在高速传输中数据零误差。
主要应用领域：8K视频录制设备、高速工业数据采集系统、专业摄影器材（支持RAW格式高速连拍）、高端VR/AR设备、高速存储服务器扩展卡。随着8K内容生态的成熟和PCIe存储技术的发展，SD 7.0卡座的市场需求正在快速增长。
选型Micro SD卡座的关键参数
选择适合的Micro SD卡座需要综合评估多个技术参数：
- 引脚数与协议支持 — 标准8针（SD 3.0）或双排16针（SD 4.0/SD 7.0），决定了最大传输速率
- 安装高度 — 从超薄型的1.0mm到标准型的1.9mm，需要匹配设备内部空间
- 焊接方式 — SMT回流焊适合大批量自动化生产，DIP插件焊适合手工焊接或混合工艺
- 操作方式 — H1掀盖式结构简单成本低，H2翻盖式易于插拔，Push-Push自弹式操作便捷但结构复杂
- 端子材质与镀层 — 镀金磷青铜端子具有优异的导电性和耐腐蚀性，镀金厚度通常为1μm-30μm
- 工作温度范围 — 消费级-25°C~+85°C，工业级-40°C~+105°C
- 插拔寿命 — 消费级3000次以上，工业级5000-10000次
对于特殊应用场景，如安防监控设备需要宽温工作和大容量持续写入，车载电子需要抗振动和宽温性能，工业设备需要更高插拔寿命，建议选择经过专门设计和严格测试的工业级Micro SD卡座产品。
MOARCONN Micro SD卡座产品优势
东莞市摩凯电子有限公司（MOARCONN）是国内领先的卡座连接器制造商，在Micro SD卡座领域具备以下核心优势：
- 全系列产品 — 从SD 3.0到SD 7.0全协议覆盖，H1/H2/Push-Push全结构可选，安装高度1.0mm-1.9mm
- 精密制造 — 配备日本进口高速精密冲床和注塑机，端子精度达到±0.02mm
- 品质保障 — 通过ISO9001、ISO14001认证，产品符合RoHS和REACH标准
- 定制服务 — 支持OEM/ODM定制，可按照客户需求调整安装高度、引脚定义和包装方式
- 快速交付 — 常备100多种标准型号库存，样品24小时内发出，批量订单15-20天交货
常见问题解答
Micro SD卡座和TF卡座是同一个东西吗？
是的。Micro SD（Micro Secure Digital）卡座和TF（TransFlash）卡座是同一物理接口的不同称呼。TF卡是SanDisk在2004年推出的早期品牌名称，后更名为Micro SD。两者在机械尺寸和电气定义上完全一致，可以互换使用。
SD 4.0卡座可以使用普通SD卡吗？
可以，SD 4.0卡座完全向下兼容SD 3.0和SD 2.0存储卡。但如果插入的是SD 3.0存储卡，速率会降至UHS-I的104MB/s。要获得312MB/s的高速，必须使用SD 4.0/UHS-II规格的存储卡。
如何判断需要哪种安装方式的卡座？
掀盖式（H1）适合空间充足的设备，成本低、结构可靠；翻盖式（H2）适合需要频繁插拔的场景；自弹式（Push-Push）适合注重用户操作体验的消费产品。建议根据设备的结构设计和用户体验需求综合选择。
Micro SD卡座虽然只是电子设备中的一个小组件，但其性能和质量直接影响到产品的用户体验和可靠性。选择合适的Micro SD卡座需要综合考虑协议版本、安装方式、端子材质和工作环境等多方面因素。摩凯电子（MOARCONN）作为专业的卡座连接器制造商，拥有近20年的行业经验和强大的技术研发能力，可为您提供从设计方案到量产交付的一站式服务。如您有任何Micro SD卡座方面的需求或疑问，欢迎联系我们获取专业技术支持和免费样品。
