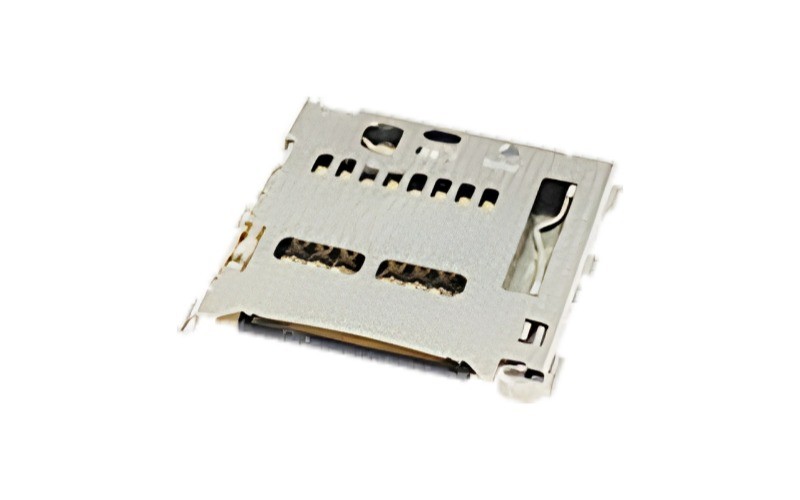

精密连接的关键：Micro SD卡座选型中的公差控制艺术

在数字设备高速发展的时代，Micro SD卡作为便携存储的核心载体，其卡座连接器的性能直接影响着亿万设备的可靠性。而决定卡座品质的关键因素，往往隐藏在肉眼无法辨识的微米级公差之中。

当某知名手机厂商的新机型因存储卡接触不良导致批量退货时，当工业摄像机在极端温度下频繁出现读写故障时，当行车记录仪在颠簸路面突然停止录制时——这些问题的根源往往指向同一个方向：卡座连接器关键尺寸公差的失控

在电子连接器领域，公差从来不是简单的数值允许范围，而是平衡性能、可靠性与成本的核心要素。公差控制决定了连接器能否在微观尺度上实现完美的电气与机械匹配。

形位公差包含形状公差与位置公差两大类别，具体涵盖直线度、平面度、位置度、共面度等14项关键指标。这些指标共同构成了连接器精密功能的基石。

对于Micro SD卡座这类微型连接器，公差控制尤为关键。以摩凯电子为例，其产品高达99.8%的良率，正是源于对关键尺寸公差近乎严苛的把控1。

公差分析的目标尺寸主要来源于三大需求：

可装配性要求：确保零件间无干涉，间隙>0

可靠性要求：如振动环境下的接触稳定性

混合要求：兼顾装配性与长期可靠性

在Micro SD卡座中，公差不只是技术参数，更是连接器制造商技术实力的体现。当行业将卡座高度从1.45mm压缩到1.28mm时，公差控制难度呈几何级增长。

02 三大关键尺寸公差，选型的核心考量

卡座高度公差：超薄时代的生死线

当前消费电子持续向轻薄化发展，智能手机对卡座高度的容忍度已降至极限。魅族M9设计时便明确要求卡座高度必须控制在1.5mm以下。

摩凯电子的解决方案是：推出1.15mm超薄Micro SD卡座，同时将高度公差控制在±0.03mm以内。这一突破源于其精密模具开发与注塑工艺的创新。

2022年摩凯推出的Micro SD 4.0卡座，在保持1.63mm垫高的同时，实现了300Mb/s的高速传输能力。其高度公差控制确保与新一代超薄存储卡的完美兼容。

端子位置度公差：信号稳定的守护者

位置度公差衡量端子与理想位置的偏差，直接影响接触可靠性。根据ISO标准，位置度无正负之分，其公差带是以理论位置为中心的圆形或球形区域。

在Micro SD卡座中，端子位置度偏差超过0.05mm即可能导致接触不良。尤其是高速SD 4.0接口，信号传输速率达300Mb/s时，位置精度更为关键。

实际生产中，位置度控制面临双重挑战：

冲压端子自身的形位公差

SMT贴装过程中的二次偏差

摩凯电子通过insert molding技术（将端子精密嵌入塑胶基体）使端子固定精度提升40%，确保信号传输稳定性。

共面度与焊接公差：SMT良率的隐形推手

共面度指多个端子形成的平面平整度，直接影响SMT焊接质量。行业通常要求连接器端子共面度不超过0.10mm，高端产品则需控制在0.05mm以内。

某连接器企业分析报告显示：当卡座端子共面度从0.08mm恶化到0.12mm时，SMT虚焊率增加3倍。这源于焊锡膏无法同时润湿所有端子。

摩凯电子的解决方案是在端子设计上采用差异化镀层：

接触端镀金保障导电性

焊脚部分镀雾锡增强焊接性

这种设计使焊接良率提升至99.8%，远超行业平均水平。

03 应用场景的差异化需求，公差控制的精准适配

消费电子：轻薄与成本的平衡艺术

智能手机领域对尺寸的苛刻要求已达到极致。当年魅族M9选型时，测试了多个品牌的1.45mm卡座，最终选择能承受10，000次插拔的国际品牌产品，放弃仅能支持50次插拔的低成本方案。

当前高端手机要求卡座高度公差控制在±0.05mm以内，位置度公差不超过0.03mm。这种精度下，传统模具技术已难以满足，需引入光学检测与补偿工艺。

汽车电子：极端环境的可靠性挑战

车载环境对连接器的要求截然不同。温度循环（-40℃~85℃）、机械振动、化学腐蚀等多重应力叠加，使公差控制面临特殊挑战。

某车载监控设备厂商曾遭遇行车记录仪存储故障，根源在于温度变化导致卡座塑料基体变形0.1mm，足以使端子接触压力下降60%。

工业级连接器如星坤电子的方案采用高温塑料（UL94V-0）和不锈钢屏蔽壳，工作温度横跨-40℃~85℃7。同时通过强化端子弹性设计，补偿热膨胀带来的位置度偏差。

工业设备：寿命与精度的双重保障

工业摄像机、安防设备等应用场景要求卡座具备：

5000次以上插拔寿命

粉尘/湿度环境下的稳定接触

长期使用中的公差稳定性

摩凯电子的Push结构卡座采用不锈钢外壳与增强端子设计，插拔寿命达5，000次，并通过特殊表面处理提升耐腐蚀性。其公差设计预留磨损补偿余量，确保生命周期内的性能稳定。

04 实战案例解析，公差控制的成败启示

某无人机厂商曾因存储卡读取故障导致产品大规模召回。分析发现根源在于卡座端子位置度超差0.07mm。在飞行振动环境下，这种偏差导致接触瞬间断开，关键数据丢失。

解决问题必须从模具和工艺两端着手：

“在开发1.28mm Micro SD卡座时，因模具问题导致产品不良率高达40%。李明干亲自驻守模具厂一周，与工人同吃同住，最终通过优化进胶系统和冷却方案，将良率从60%提升至95%。”

这次技术攻坚不仅解决了具体产品的质量问题，更形成了摩凯电子的公差控制方法论：

精密模具补偿技术：预测材料收缩，提前在模具中预留反变形量

在线光学检测系统：实时监控端子位置度，自动剔除超差品

实验测试体系：模拟振动、温湿、腐蚀等环境验证公差设计的鲁棒性

另一典型案例来自摩凯的Micro SD 4.0卡座开发。为实现300Mb/s高速传输，团队采用三维公差累积分析工具：

建立包含34个零件的装配体模型

识别公差敏感方向（Z轴高度，XY平面位置）

采用统计公差法（6σ原则）替代极端公差法

这一方法使产品一次通过SD协会认证，同时避免过度紧缩公差导致成本上升。

05 选型实施指南，精准把控公差的关键

明确应用场景的核心需求

选型前需确定五项关键参数：

工作温度范围：工业级需-40℃~85℃

预期插拔次数：消费级500次，工业级5000次以上

设备振动强度：车载设备需1.5Grms抗振能力

PCB布局空间：高度限制决定选型范围

信号速率要求：高速传输需更严位置度公差

解读供应商公差数据的技巧

面对供应商规格书，需关注：

公差基准定义：是否明确测量基准面

检测方法说明：光学测量比卡尺更可靠

环境条件标注：是否包含温湿度影响数据

统计过程控制（SPC）报告：Cpk≥1.33表明制程稳定

警惕含糊表述如“典型值±0.05mm”，坚持要求明确标注极限偏差。

实测验证的四个关键步骤

尺寸精度检测：使用光学投影仪测量关键尺寸

动态公差测试：温循试验后复查形位公差

匹配性验证：用5家不同品牌存储卡测试兼容性

加速寿命测试：连续插拔验证端子磨损特性58

摩凯电子曾通过对比测试证明：某低价卡座插拔50次即出现锁卡失效，而精密公差控制的产品万次插拔后仍功能完好。

成本与精度的平衡策略

分区域管控：接触区域公差±0.03mm，非关键区域±0.05mm

材料优化：LCP塑料替代PBT减少热变形

工艺创新：模内注塑提升端子定位精度

动态公差设计：利用弹性变形补偿制造偏差

这些策略使高端卡座在保持精密公差的同时，制造成本降低30%。

当工程师们拆解市场上最纤薄的智能手机时，他们会发现内部卡座连接器的金属端子排列得如同微缩的阅兵方阵。每个端子的位置偏差不超过0.03毫米，相当于人类头发直径的三分之一。

这些看不见的精密，支撑着看得见的功能。

在深圳一家无人机工厂的生产线上，经过严格公差检测的摩凯Micro SD卡座正被装入飞行控制系统。这些卡座将伴随无人机飞越山川湖海，在振动、温差、湿度的考验中，守护每一帧珍贵数据的完整。

精密公差控制的价值，最终体现为千万设备中那些不曾被用户察觉的可靠瞬间。
