Micro SD 卡座连接器 -Micro SD 存储卡座连接器推推式高度 1.50mm 支持定制。

| 分享 | |
|---|---|
| 产品目录 | Micro SD 3.0 卡座连接器 |
| English details | Micro SD Card Connector Push-Push Height 1.50mm |
| 品牌 | 摩凯卡座连接器制造商 |
| 产品规格 | Micro SD卡座连接器(MC150-T1250-21) |
| 产品高度 | 1.50 毫米 |
| 可用存储卡 | Micro SD 3.0 存储卡/TF 存储卡 |
| 基材 | 液晶聚合物 |
| 端子材质 | 磷青铜 |
| 外壳材质 | 不锈钢 |
| 支付方式 | L/C, D/A, D/P, Western Union |

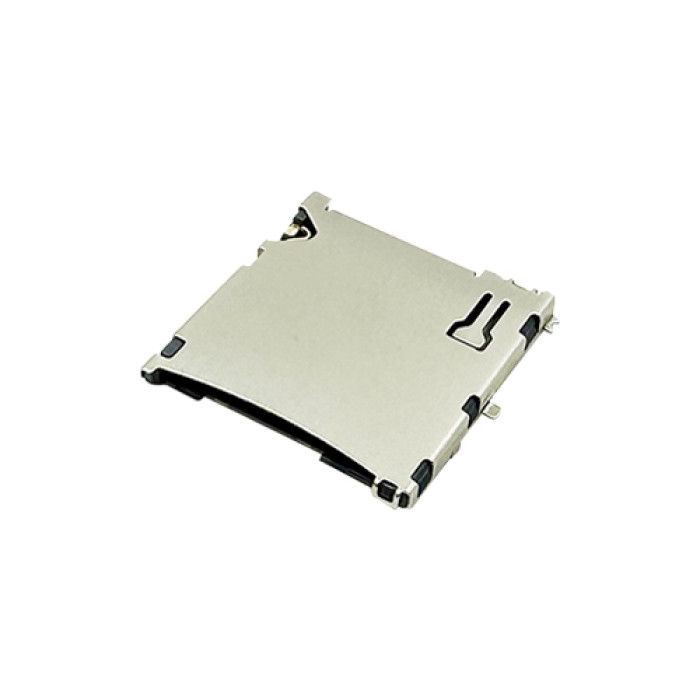

高度 1.50mm Micro SD 3.0 卡座连接器
按一下锁住、再按一下弹出
这是一款 0.90mm 间距、8 针的 Micro SD 3.0 卡座连接器,顶部安装,推推式结构。
- 1.50mm 安装高度
- 0.90mm 端子间距
- 8 针
- 10,000 次插拔
工程师 1 个工作日回复 · RoHS 合规 · 支持非标定制
卡座平时不可见,直到它出问题
连接器失效很少是戏剧性的,更多是几毫欧的漂移、一个翘起的焊盘、一张在高温下偶尔读不到的卡。
弹射机构用久了卡死、弹不出来
弹射机构是推推式卡座最易失效的一环。可靠的凸轮与弹簧设计让每一次按压行程一致,插拔寿命达 10,000 次,卡片始终干净利落地弹出。
高速数据下掉包、卡识别失败
端子镀金 ≥0.025 µm,接触电阻控制在 ≤30 mΩ,配合严格共面度控制,让高速信号在湿热与温度循环下依然稳定。
过炉后绝缘体变形、焊盘翘起
LCP 基材耐受无铅回流不变形,不锈钢外壳保持框架平整,端子共面度 ±0.05 mm,确保贴装稳定、焊点成型良好。
插拔几次后卡片检测失灵
可靠的检测开关保证卡片检测,配合固位结构,插拔寿命达 10,000 次,长期稳定。
每个参数,都对应一个设计决策
数据表列出的是数值,规格说明解释的是每个数值控制什么。最终公差、镀层厚度与验收标准以 2D 图纸与数据表为准。
机械参数
- 安装方式
- 顶部安装
- 安装高度
- 1.50mm
- 端子间距
- 0.90mm
- 引脚数
- 8
- 结构形式
- 推推式
- 端子共面度
- ±0.05 mm
电气参数
- 额定电流
- 0.5 A
- 额定电压
- 500 V
- 接触电阻
- ≤30 mΩ
- 绝缘电阻
- 1,000 MΩ
- 传输速率
- 104 MB/s
- 插拔寿命
- 10,000 次
材料与镀层
- 基材
- 液晶聚合物
- 端子材质
- 磷青铜 · 镀金 ≥0.025 µm
- 外壳材质
- 不锈钢
- 焊接工艺
- 无铅回流兼容
- 兼容卡型
- Micro SD 3.0 存储卡/TF 存储卡
环境与合规
- 工作温度
- -45 ~ 80°C
- RoHS
- 合规
- 型号
- MC150-T1250-21
- 打样周期
- 7 天
- 样品政策
- 免费打样
四个设计决策,让卡片持续被识别
结构上的每个决策,都是为了卡片能持续被识别、稳定地被固位。
同一张卡,多种机械答案
同一张卡、同一个接口,家族提供不同高度与结构组合。多数选型失误不是连接器不好,而是把对的连接器放进了错的堆叠里。
| 型号 | 高度 | 结构 | 安装方式 | 选择时机 |
|---|---|---|---|---|
| UF160-T1131-11 | 1.60mm | ('结构', '推拉式') | 顶部安装 | ('结构', '推拉式') |
| TF115-T1251-01 | 1.15mm | ('结构', '推推式') | 顶部安装 | ('结构', '推推式') |
| MS115-T7131-02 | 1.15mm | ('结构', '推拉式') | 顶部安装 | ('结构', '推拉式') |
| TF128-T1151-02 | 1.28mm | ('结构', '推推式') | 顶部安装 | ('结构', '推推式') |
| TF145-T1251-01 | 1.45mm | ('结构', '推推式') | 顶部安装 | ('结构', '推推式') |
| MC175-T1250-01 | 1.75mm | ('结构', '推拉式') | 顶部安装 | ('结构', '推拉式') |
| MC150-T1251-11 | 1.50mm | ('结构', '推推式') | 顶部安装 | ('结构', '推推式') |
| MC150-T1250-21本页 | 1.50mm | ('结构', '推推式') | 顶部安装 | ('结构', '推推式') |
| MS160-T1250-01 | 1.60mm | ('结构', '推拉式') | 顶部安装 | ('结构', '推拉式') |
| MS135-T1230-51 | 1.75mm | ('结构', '推拉式') | 顶部安装 | ('结构', '推拉式') |
| MC210-D1250-01 | 2.10mm | ('结构', '推推式') | 顶部安装 | ('结构', '推推式') |
| MS230-T1250-01 | 2.30mm | ('结构', '推拉式') | 顶部安装 | ('结构', '推拉式') |
| MC190-T1230-01 | 1.90mm | ('结构', '铰链式(翻盖式)') | 顶部安装 | ('结构', '铰链式(翻盖式)') |
| MC265-T1151-01 | 2.65mm | ('结构', '推拉式') | 顶部安装 | ('结构', '推拉式') |
| MC142-T5140-01 | 1.42mm | ('结构', '推拉式') | 顶部安装 | ('结构', '推拉式') |
| MC180-T6230-01 | 1.80mm | ('结构', '推推式') | 顶部安装 | ('结构', '推推式') |
| MC185-T1250-40 | 1.85mm | ('结构', '推推式') | 顶部安装 | ('结构', '推推式') |
| MC195-T1251-01 | 1.95mm | ('结构', '推推式') | 顶部安装 | ('结构', '推推式') |
为「随身、跌落、晒太阳」的产品而生
只要卡片是用户可插拔的介质,卡固位与触点稳定性就比连接器单价更重要。
结构工程师需要的图纸与数据表
选型前常见问题
Micro SD 与标准 SD 卡座有什么区别?
Micro SD 卡座尺寸更小、引脚更少(8 针),用于手机、物联网等紧凑设备;标准 SD 卡座用于相机、笔记本等。两者卡型不同,不通用。
Micro SD 3.0 / 4.0 / 7.1 有什么区别?
速率不同:Micro SD 3.0 (UHS-I) 约 104 MB/s,4.0 (UHS-II) 约 312 MB/s,7.1 (SD Express) 可达约 2 GB/s,越高速对信号完整性要求越高。
支持回流焊吗?
支持。SMT 卡座使用 LCP 基材与受控共面度端子,可按标准无铅回流曲线焊接,具体曲线以数据表与 2D 图纸为准。
能否替代进口品牌的同规格卡座?
可以。提供原厂型号或图纸,我们对比焊盘布局、高度、间距与固位方式,确认直接替代还是需要调整布局后进入打样。
最小起订量和交期是多少?
样品免费,打样 7 天,量产 7-15 天。批量 MOQ 与交期随报价确认,零 MOQ 支持小批量试产。
发来你的堆叠参数,拿图纸、样品和直接回答
告诉我们整机厚度、卡型、年用量,以及你要替换的型号(如有)。工程师会在 1 个工作日内回复合适的型号、所需图纸,以及我们会在你的布局里改什么——如果有的话。
