高速读卡器中的SD卡座应用案例分析——摩凯电子专业解决方案
高速读卡器中的SD卡座应用案例分析——摩凯电子专业解决方案
案例背景：某知名外设厂商的高速读卡器开发困境
2024年，一家专注于外设产品的知名制造商找到我们，他们正在开发一款支持UHS-II标准、理论传输速度达312MB/s的USB-C多功能读卡器。该产品定位专业摄影市场，但在开发过程中遇到了以下问题：
现有SD卡座在持续高速读写时出现接触不良
频繁插拔导致卡座金属触点磨损严重
高速信号传输下的电磁干扰问题
设备小型化带来的散热挑战

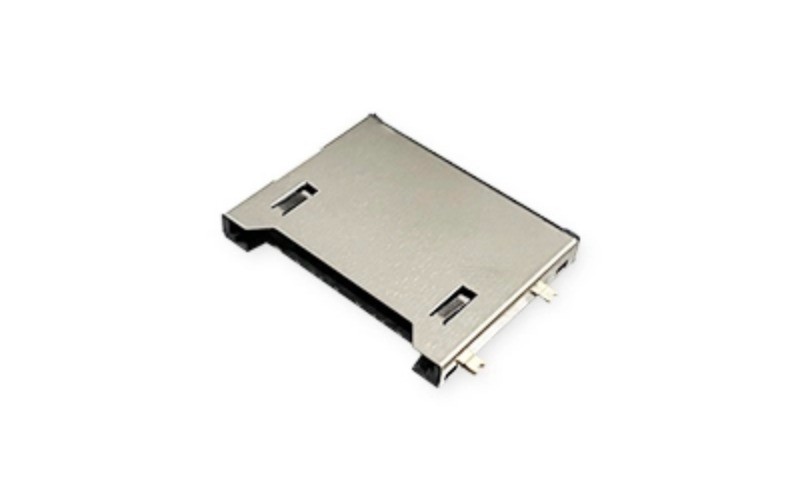

摩凯电子解决方案：高速SD卡座
针对客户需求，我们推荐了自主研发的高速SD卡座，该产品具有以下技术创新点：
1. 高耐久性接触设计
采用特殊合金触点材料，硬度达到HV200，比常规材料提升40%
优化弹片结构设计，插拔寿命达20,000次以上
触点表面镀金处理(0.3μm厚度)，确保低接触电阻(<30mΩ)
2. 高速信号完整性保障
内置差分信号对屏蔽层，减少串扰
阻抗匹配设计(90Ω±10%)，适应UHS-II的208MHz高频信号
最短信号路径设计，降低传输延迟
3. 热管理优化
卡座底部增加散热铜片，热阻降低35%
采用高温工程塑料(耐温125℃)
优化空气流通结构设计
4. 空间节省设计
高度仅3.2mm，适合超薄设备
侧入式结构节省PCB空间
支持自动弹出机制
实施效果与性能测试
客户采用我们的解决方案后，产品通过了严格测试：
传输稳定性测试：
连续72小时满负荷读写测试，无数据错误
不同温度环境下(-20℃~70℃)性能波动<5%
机械耐久性测试：
经过15,000次插拔后，接触电阻变化率<8%
振动测试(10-500Hz)中保持稳定连接
实际性能表现：
实测持续读写速度达290MB/s(接近UHS-II理论极限)
同时读写4张SD卡时无相互干扰
行业应用延伸
基于此案例的成功经验，我们的高速SD卡座解决方案已拓展到多个领域：
专业影视设备：用于4K/8K摄影机的多卡同时录制系统
工业数据采集：应用于高速连续拍摄的机器视觉系统
医疗影像设备：满足CT、MRI等设备的高速数据转存需求
车载记录系统：适应宽温环境下的可靠数据存储
技术前瞻：面向未来的SD Express支持
随着SD Express标准(基于PCIe/NVMe)的推出，摩凯电子已开始研发下一代SD卡座：
支持PCIe 3.0/4.0接口
理论带宽提升至4GB/s
兼容传统SD协议
强化EMI屏蔽设计
以专业技术连接数字未来
作为卡座连接器领域的专业制造商，摩凯电子始终致力于通过材料科学、精密制造和信号处理技术的创新，为客户提供可靠的连接解决方案。这个高速读卡器案例充分展示了我们如何通过专业的产品设计帮助客户克服技术挑战，实现产品差异化竞争。
我们相信，在数据速率持续提升的趋势下，专业的连接器解决方案将成为硬件产品成功的关键因素之一。摩凯电子期待与更多行业伙伴合作，共同推动存储技术的边界。
